DIY Awtrix WiFi Clock


shut up and take my money

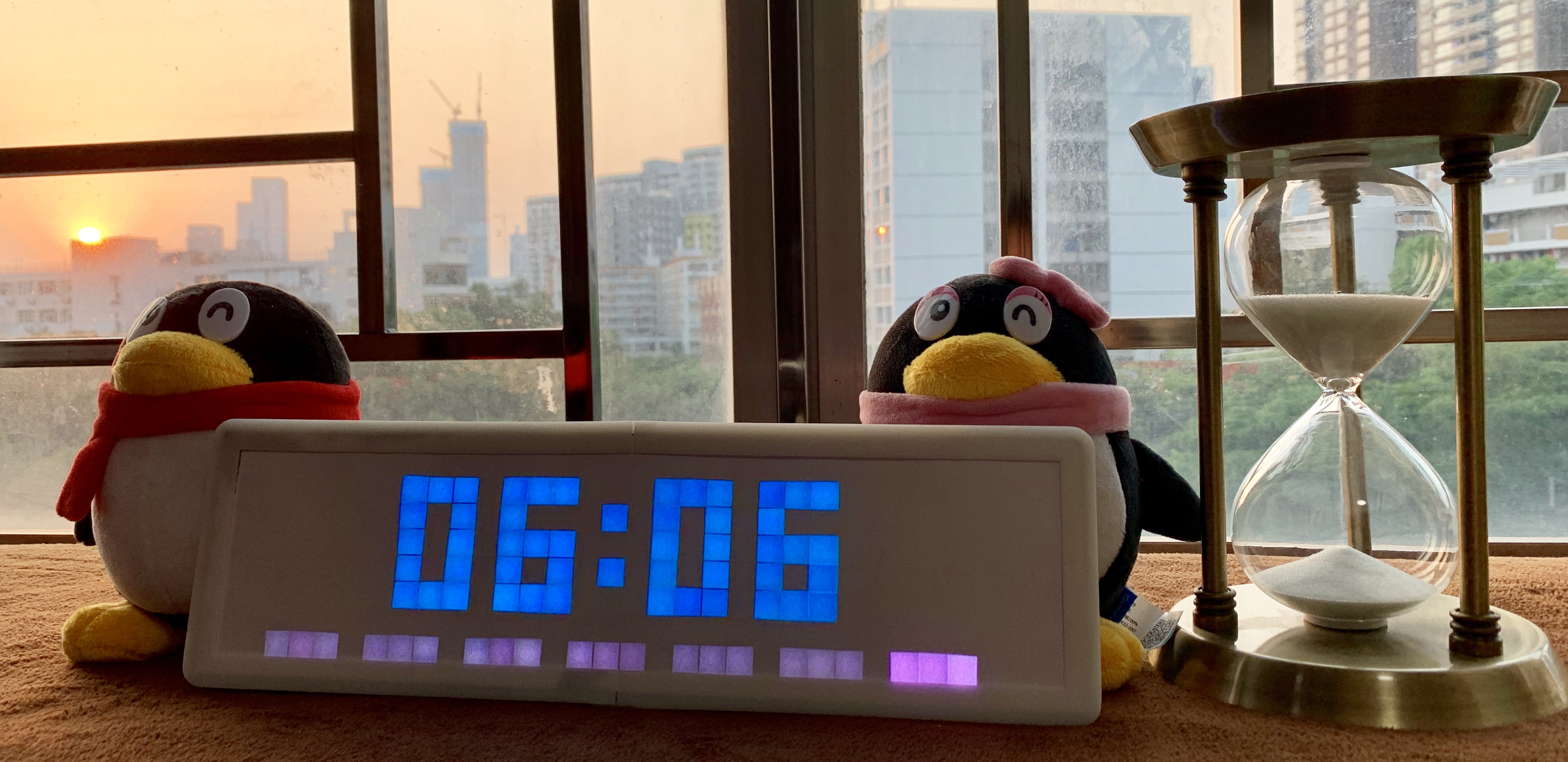

小明在用 $200 买来的 Lametric Time,我在用 ¥200 DIY 的 AWTRIX Clock:
我们都有着光明的未来。

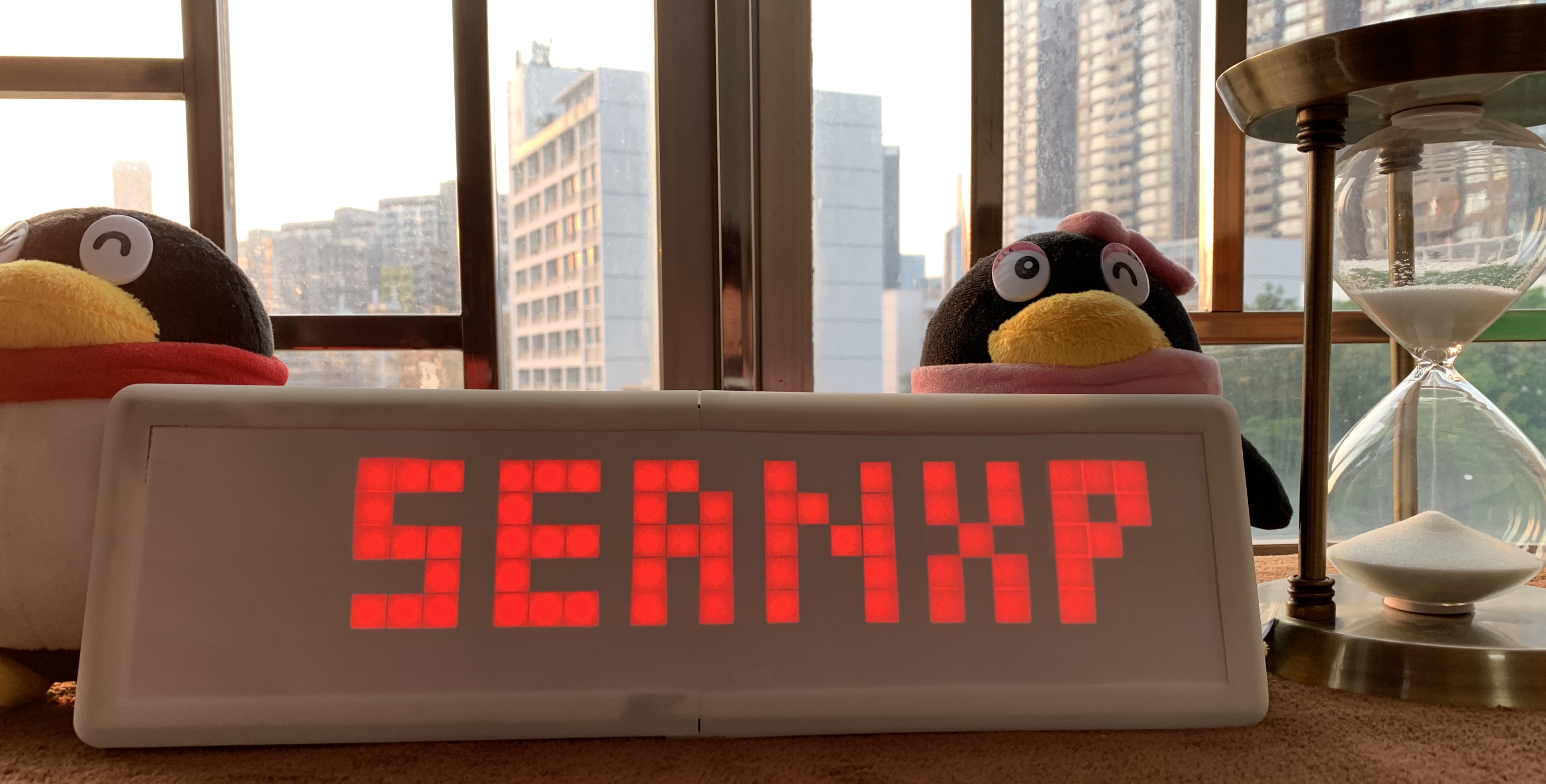

Awtrix-SeanXP

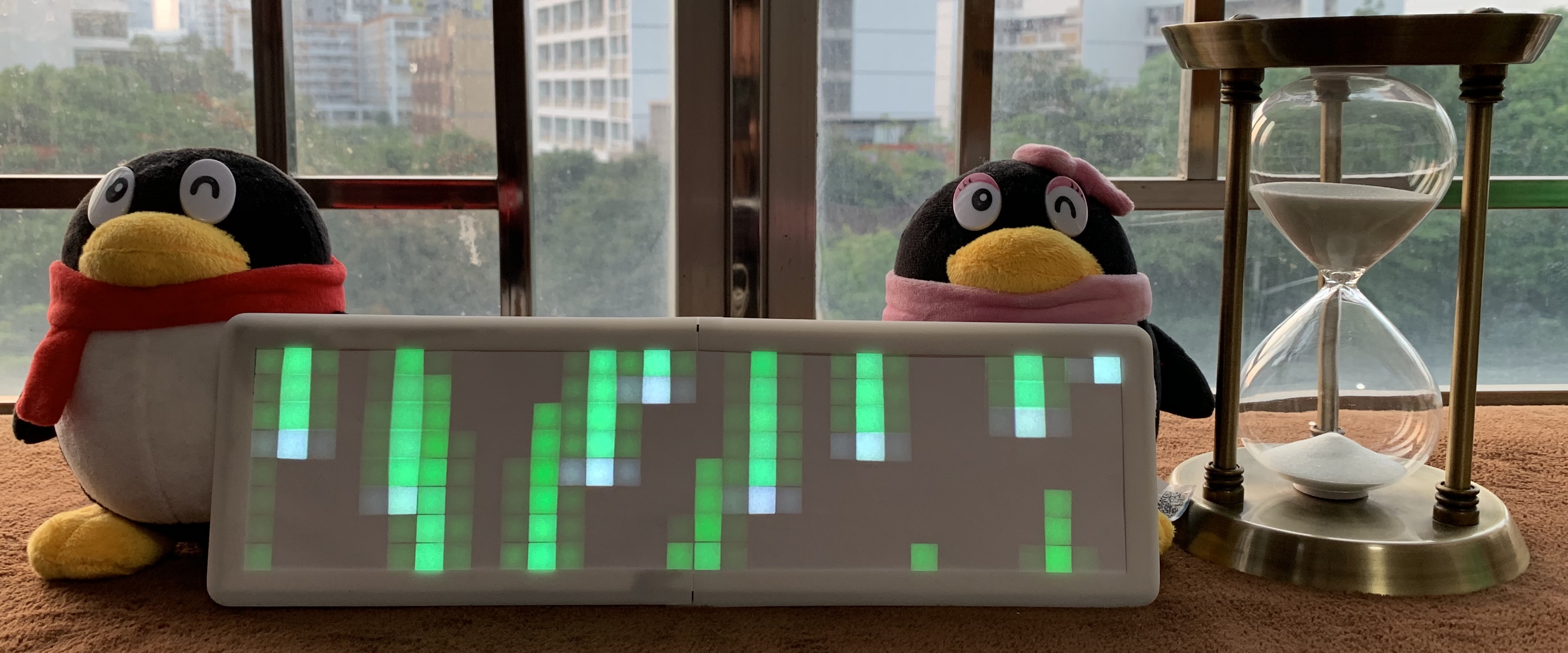

Awtrix-matrix

相关材料

  1. WS2812B 8x32 全彩可编程像素软屏(淘宝115元)
  2. ESP8266 WIFI 模块 CP2102 ESP-12E (淘宝27.83元)
  3. 杜邦线,公对母,一排即可,连接 ESP8266 模块与WS2812B 的 DIN侧端口(淘宝3.58元)
  4. Smart RGB Matrix 3D
    • LEDGrid2x.stl(8 x 16),光栅(光栅的作用是让圆的光点变成四方的像素,看起来更大更舒服),必选打印,材料黑色不透光,需打印2份拼装成 8 x 32;(70元透光材料效果不佳,170元不透光材料效果佳)
    • frontFrame2x.stl(8 x 16),前壳,可选打印,需打印2份拼装成 8 x 32;(50.10 元)
    • Housing.stl,后壳,可选打印;
  5. A3 打印白纸一张(A4 纸长度不够)
  6. micro usb 线(连接 WIFI 模块)
  7. 一台 Linux Server,需安装 Awtrix Server
  8. 502胶水、美工刀等工具

3d打印
实际成本:硬件部分(115+27.83+3.58),3D打印部分(246.04元),成本在400元左右。

DIY流程

网络教程一致,都基于官方文档,不再赘述,参考:

  1. 3D 打印精度较差,需要 502 胶水拼装,无法粘合可进一步使用胶枪(淘宝10元);
  2. 公对母杜邦线连接 WS2812B、ESP8266,可进一步使用电烙铁直接焊接端口固定;
  3. 线路连接验证后,可使用黑色绝缘胶带或胶枪包裹像素屏背后的各个焊点,避免意外短路;
  4. 可多预备几张 A3 打印纸,前端可考虑包裹一层塑料纸,防脏防水;
  5. 后端可连接充电宝,脱离电源插座的束缚;
  6. 502胶水沾到手上如何处理?,使用肥皂洗手;
  7. 如果使用 VPS 搭建 Awtrix Server,需开通网络端口 7000/7001,建议修改端口再烧写到客户端;

远程控制

示例:

1
curl --header "Content-Type: application/json" --request POST --data {"msgEndless":"Hello World"} http://[AWTRIX-SERVER_IP]:7000/api/v3/basics
